Система измерения упругого прогиба покрытий. Установка динамического нагружения «Прогибомер FWD-RDT»
Система измерений упругого прогиба покрытий с учётом параметров чаши прогиба на основе прицепной установки «Прогибомер FWD-RDT» разработана в соответствии с требованиями ГОСТ 32729-2014 «Дороги автомобильные общего пользования. Метод измерения упругого прогиба нежестких дорожных одежд для определения прочности» .
Система предназначена для определения несущей способности (прочности) нежестких дорожных одежд автомобильных дорог и аэродромов путем измерения упругого прогиба поверхности дороги под динамическим воздействием.

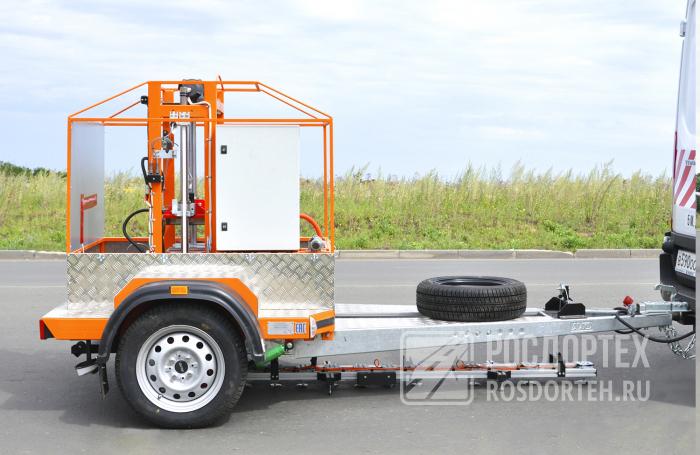

Модернизированная установка отличается высокой курсовой устойчивостью при транспортировке, удобной конструкцией и простым интерфейсом при проведении измерений прогиба дорожной одежды.
Модернизированная установка отличается высокой курсовой устойчивостью при транспортировке, удобной конструкцией и простым интерфейсом при проведении измерений прогиба дорожной одежды.
В комплект поставки входит специальное приспособление для периодической калибровки датчиков прогиба (геофонов).
Порядок проведения измерений:
- установка переводится в рабочее положение;
- выставляется заданная нагрузка и проводится пробное нагружение (удар);
- установка выставляется на начало измерительного участка и программное обеспечение запускается в режиме проведения измерений;

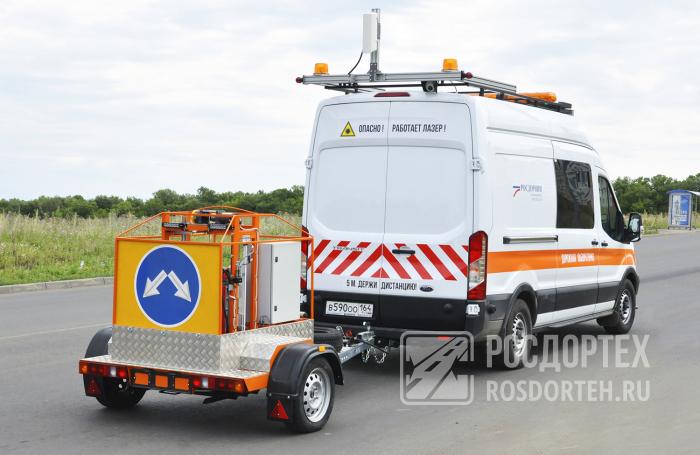

- передвижная лаборатория с установкой движется по участку измерений и проводит необходимые замеры;
- в каждой точке и при каждом ударе производится измерение прогибов и расчёт прочности с учётом фактически обеспеченной величины нагрузки;
- результаты измерений (отчёты) формируются как в табличном, так и в графическом виде.
Преимущества:
- все операции с установкой выполняются 1 оператором;
- измерения выполняются с места оператора в ПДЛ в автоматизированном режиме с полным визуальным контролем установки;
- на аппаратном уровне реализована защита от повреж-дения установки как при нештатных ситуациях, так и в результате неправильных действий оператора;
- механизм захвата груза выполнен на электромагнитах с возможностью программного управления высотой сброса;

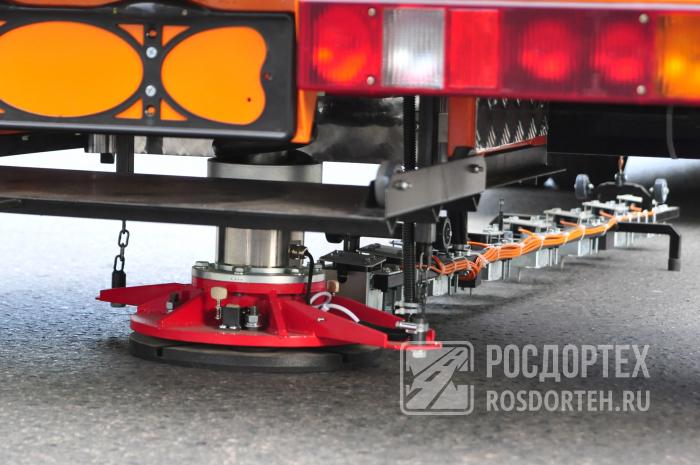

- 4-х сегментный жесткий штамп ;
- высокая эргономичность и производительность;

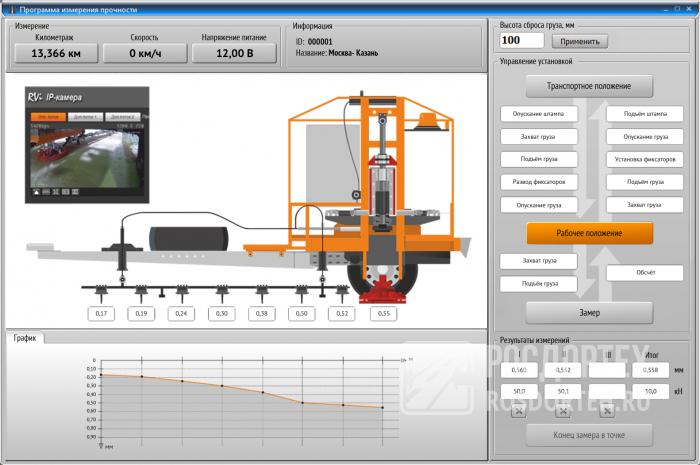

- простой и информативный интерфейс измерительной программы «RDT-Line Прочность».
| Технические и метрологические характеристики | |
|---|---|
| Масса прицепной установки, кг, не более | 750 |
| Задаваемая динамическая нагрузка на покрытие, кН | 30,0; 50,0; 57,5; 65,0 |
| Потребляемая мощность, Вт, не более | 600 |
| Диапазон измерения прогиба, мм | от 0,3 до 3,0 |
| Разрешающая способность измерений упругого прогиба, мм | 0,01 |
| Встроенный измеритель нагрузки с диапазоном измерений, кН | от 10 до 100 |
| 4-х сегментная нагрузочная плита (жесткий штамп) со встроенным датчиком прогиба диаметром, мм | 300 |

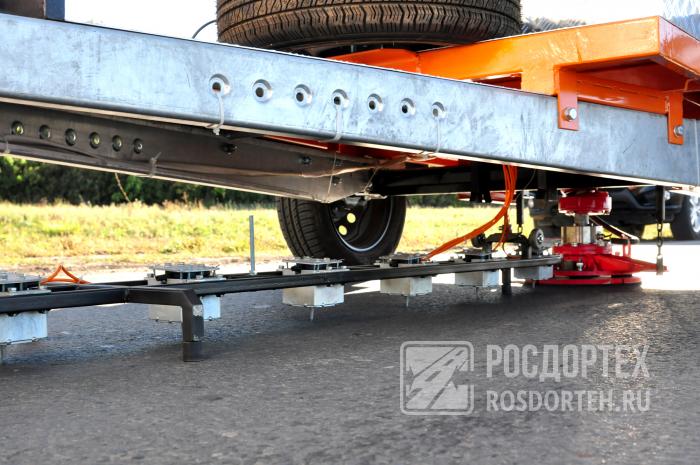

| Балка с измерителями прогиба (геофонами) в количестве, шт | от 8 до 12 |
| Раздельная система управления нагрузочной плитой и балкой с измерителями прогиба (геофонами) |
|
